GZS-B-1200/35縱向撕裂開關每組帶4個傳感器、HFS-A-220V手動式撕裂開關價格
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
GZS-B-1200/35縱向撕裂開關每組帶4個傳感器詳細介紹
山東卓信GZS-B-1200/35縱向撕裂開關每組帶4個傳感器

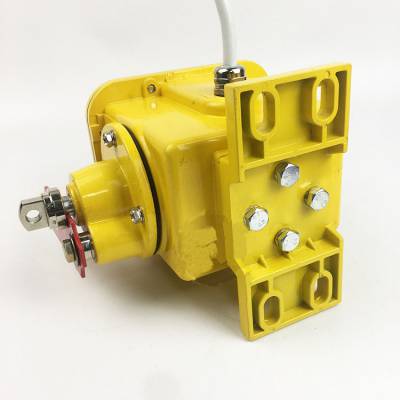

撕裂傳感裝置（縱向撕裂開關）BZL-K220
產品概述：
在輸送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩側，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端連接在撕裂開關的拉環，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出警報信號或停機信號。
撕裂傳感裝置（縱向撕裂開關）BZL-K220
技術規格
1. 海拔高度低于2000m
2. 環境溫度：-35℃—+60℃
3. 相對濕度：不大于95％
4. 供電電源：電控箱AC220V 50Hz
5. 輸出接點數量：一組轉換觸點
6. 輸出接點容量：AC220V
7. 絕緣電阻：≤20MΩ
8. 絕緣電壓：AC1000V試驗1分鐘
9. 可靠性：1000000次
撕裂傳感裝置（縱向撕裂開關）BZL-K220
使用環境條件
海拔高度：不超過2000M；
環境溫度：-35℃~+60℃；
相對溫度：不大于90％；
大氣壓力：80~110kpa；
：IP５4；
絕緣電壓：電控箱AC220V50Hz；
輸出接點數量：一常開、一常閉一組接點；
輸出接點容量：AC220Ｖ ；
絕緣電阻：≤20MΩ；
絕緣電壓：AC1000Ｖ試驗1分鐘；
使用壽命：檢測器無故障工作達三年
撕裂傳感裝置（縱向撕裂開關）BZL-K220
結構特點
1.堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝。
2.本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。
3.結構簡單牢固，不需維護。
4.殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。
5.整體式蓋板設計，易于接線及維修
6.機內選用微動開關。
7.大容量開關觸點，即可觸發開關
工作原理
縱向撕裂檢測器由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作
撕裂傳感裝置（縱向撕裂開關）BZL-K220
控制箱安裝與接線
1用戶可根據圖1所標注尺寸將控制箱固定在輸送機附近墻壁上、機架上或接線箱內；
2控制箱和感知器安裝完成后，將每個感知器的2個出線分別并聯連接，接入控制箱內信號端。
撕裂傳感裝置（縱向撕裂開關）BZL-K220
安裝說明
1、撕裂開關設置在受料段膠帶下緩沖托輥之間。
2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5、收緊雙方支架中間孔內的攔索然后扣死索扣。
6、攔索的松緊：一般作用在09kg即可觸發開關為宜。
7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。
撕裂傳感裝置（縱向撕裂開關）BZL-K220
產品作用
在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。
卓信公司主要從事生產兩級跑偏開關、雙向拉繩開關、速度監測器、打滑開關、接近開關、磁性開關、限位開關、速度傳感器、阻旋料位檢測器、撕裂開關、皮帶輸送裝置控制柜等工控電器， 堅持質量是我廠的宗旨，憑著穩定的產品質量及良好的售后服務，贏得了廣大客戶的高度認可，使我們卓信牌產品在皮帶輸送保護系統享有很高的度，為我國皮帶輸送機事業的發展做出更大的貢獻。
外形尺寸：
撕裂傳感裝置（縱向撕裂開關）BZL-K220 安裝使用：
1）開關平衡地安裝在機架固定支架上。
2）將開關以對的形式安裝在膠帶兩側，用鋼絲繩將兩個開關拉環連接，
并用吊環使鋼絲繩的走式與膠帶平行。
3）拉繩動作力應適宜，以確保開關可靠復位。
4）一條膠帶可安裝多對開關。
5）安裝支架隨開關提供。
